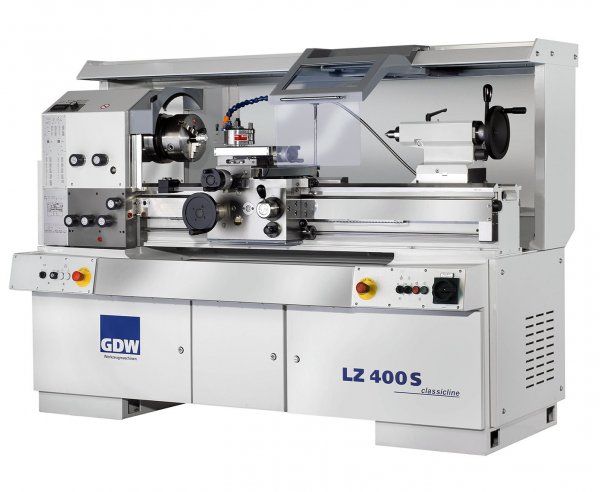

Универсальный токарный станок высокой точности GDW LZ 400 S
Цена по запросу
Модель GDW LZ 400 S предназначена для высокоточного ручного точения заготовок длиной до 1000 мм. Рабочий диаметр достигает 400 мм над станиной и 225 мм над суппортом.
Описание
Модель GDW LZ 400 S предназначена для высокоточного ручного точения заготовок длиной до 1000 мм. Рабочий диаметр достигает 400 мм над станиной и 225 мм над суппортом.
Шпиндельное отверстие 62 мм сочетается с мощностью 12 кВт. Жёсткая компоновка массой 1800 кг помогает стабильно выполнять чистовые проходы, растачивание и изготовление деталей оснастки.
Ручное управление подачей оставляет оператору непосредственный контроль над режимом резания и последовательностью переходов.
Технические характеристики
| Производитель | GDW |
|---|---|
| Модель | LZ 400 S |
| Расстояние между центрами (РМЦ), мм | 1000 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 400 |
| Макс. диаметр заготовки над суппортом, мм | 225 |
| Высота центров, мм | 200 |
| Ширина станины, мм | 260 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,2–14 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 80–1,5 |
| Шаг модульной резьбы, от-до, модуль | 0,1–7,0 |
| Шаг питчевой резьбы, от-до, питч | 200–3,5 |
| Устройство управления (базовое) | УЦИ (цифровая индикация) |
| Устройство управления (опция) | — |
| Конец шпинделя (DIN 55027) | №6 |
| Диаметр патрона станд./макс., мм | 200/250 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 30–3000 |
| Мощность шпинделя, кВт | 12 |
| Отверстие в шпинделе, мм | 62 |
| Количество передач (скоростей), шт. | 2 |
| Тип привода шпинделя (опция) | — |
| Частота вращения шпинделя, от-до (опция), об/мин | — |
| Мощность шпинделя (опция), кВт | — |
| Отверстие в шпинделе (опция), мм | — |
| Количество передач (опция), шт. | — |
| Державка резца (сечение), мм | 25×25 |
| Ход поперечной каретки суппорта, мм | 210 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,012–1 |
| Продольная рабочая подача, от-до, мм/об | 0,025–2,0 |
| Ход пиноли задней бабки, мм | 110 |
| Диаметр пиноли задней бабки, мм | 60 |
| Тип пиноли (конус) | MT-4 |
| Тип резцедержателя | Multifix, размер B |
| Длина, мм | 2100 |
| Ширина, мм | 1080 |
| Высота, мм | 1520 |
| Масса, кг | 1800 |
Подробные характеристики
| Производитель | GDW |
| Модель | LZ 400 S |
| Расстояние между центрами (РМЦ), мм | 1000 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 400 |
| Макс. диаметр заготовки над суппортом, мм | 225 |
| Высота центров, мм | 200 |
| Ширина станины, мм | 260 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,2–14 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 80–1,5 |
| Шаг модульной резьбы, от-до, модуль | 0,1–7,0 |
| Шаг питчевой резьбы, от-до, питч | 200–3,5 |
| Устройство управления (базовое) | УЦИ (цифровая индикация) |
| Устройство управления (опция) | — |
| Конец шпинделя (DIN 55027) | №6 |
| Диаметр патрона станд./макс., мм | 200/250 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 30–3000 |
| Мощность шпинделя, кВт | 12 |
| Отверстие в шпинделе, мм | 62 |
| Количество передач (скоростей), шт. | 2 |
| Тип привода шпинделя (опция) | — |
| Частота вращения шпинделя, от-до (опция), об/мин | — |
| Мощность шпинделя (опция), кВт | — |
| Отверстие в шпинделе (опция), мм | — |
| Количество передач (опция), шт. | — |
| Державка резца (сечение), мм | 25×25 |
| Ход поперечной каретки суппорта, мм | 210 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,012–1 |
| Продольная рабочая подача, от-до, мм/об | 0,025–2,0 |
| Ход пиноли задней бабки, мм | 110 |
| Диаметр пиноли задней бабки, мм | 60 |
| Тип пиноли (конус) | MT-4 |
| Тип резцедержателя | Multifix, размер B |
| Длина, мм | 2100 |
| Ширина, мм | 1080 |
| Высота, мм | 1520 |
| Масса, кг | 1800 |
