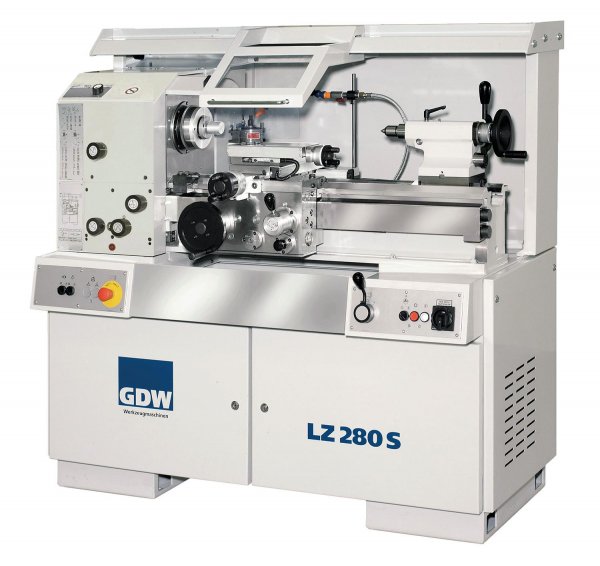

Универсальный токарный станок высокой точности GDW LZ 280 S
Цена по запросу
Универсальный GDW LZ 280 S рассчитан на ручное ведение точных токарных операций в пределах 670 мм между центрами. Над суппортом можно обрабатывать диаметр до 190 мм.
Описание
Универсальный GDW LZ 280 S рассчитан на ручное ведение точных токарных операций в пределах 670 мм между центрами. Над суппортом можно обрабатывать диаметр до 190 мм.
Мощность шпинделя 9.5 кВт и диапазон 30–4000 об/мин обеспечивают гибкий выбор режимов. Станок удобен для единичных деталей, восстановления сопряжений и изготовления технологической оснастки.
Ручное управление подачей оставляет оператору непосредственный контроль над режимом резания и последовательностью переходов.
Технические характеристики
| Производитель | GDW |
|---|---|
| Модель | LZ 280 S |
| Расстояние между центрами (РМЦ), мм | 670 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 330 |
| Макс. диаметр заготовки над суппортом, мм | 190 |
| Высота центров, мм | 165 |
| Ширина станины, мм | 220 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,2–14 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 80–0,5 |
| Шаг модульной резьбы, от-до, модуль | 0,1–3,5 |
| Шаг питчевой резьбы, от-до, питч | 200–6 |
| Устройство управления (базовое) | УЦИ (цифровая индикация) |
| Устройство управления (опция) | — |
| Конец шпинделя (DIN 55027) | №5 |
| Диаметр патрона станд./макс., мм | 160/200 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 30–4000 |
| Мощность шпинделя, кВт | 9.5 |
| Отверстие в шпинделе, мм | 43 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | Коробка передач |
| Частота вращения шпинделя, от-до (опция), об/мин | 30–5000 |
| Мощность шпинделя (опция), кВт | 9.5 |
| Отверстие в шпинделе (опция), мм | 43 |
| Количество передач (опция), шт. | 1 |
| Державка резца (сечение), мм | 20×20 |
| Ход поперечной каретки суппорта, мм | 165 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,0009–0,032 |
| Продольная рабочая подача, от-до, мм/об | 0,025–0,9 |
| Ход пиноли задней бабки, мм | 85 |
| Диаметр пиноли задней бабки, мм | 45 |
| Тип пиноли (конус) | MT-3 |
| Тип резцедержателя | Multifix, размер A (опц. B) |
| Длина, мм | 1450 |
| Ширина, мм | 855 |
| Высота, мм | 1650 |
| Масса, кг | 1100 |
Подробные характеристики
| Производитель | GDW |
| Модель | LZ 280 S |
| Расстояние между центрами (РМЦ), мм | 670 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 330 |
| Макс. диаметр заготовки над суппортом, мм | 190 |
| Высота центров, мм | 165 |
| Ширина станины, мм | 220 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,2–14 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 80–0,5 |
| Шаг модульной резьбы, от-до, модуль | 0,1–3,5 |
| Шаг питчевой резьбы, от-до, питч | 200–6 |
| Устройство управления (базовое) | УЦИ (цифровая индикация) |
| Устройство управления (опция) | — |
| Конец шпинделя (DIN 55027) | №5 |
| Диаметр патрона станд./макс., мм | 160/200 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 30–4000 |
| Мощность шпинделя, кВт | 9.5 |
| Отверстие в шпинделе, мм | 43 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | Коробка передач |
| Частота вращения шпинделя, от-до (опция), об/мин | 30–5000 |
| Мощность шпинделя (опция), кВт | 9.5 |
| Отверстие в шпинделе (опция), мм | 43 |
| Количество передач (опция), шт. | 1 |
| Державка резца (сечение), мм | 20×20 |
| Ход поперечной каретки суппорта, мм | 165 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,0009–0,032 |
| Продольная рабочая подача, от-до, мм/об | 0,025–0,9 |
| Ход пиноли задней бабки, мм | 85 |
| Диаметр пиноли задней бабки, мм | 45 |
| Тип пиноли (конус) | MT-3 |
| Тип резцедержателя | Multifix, размер A (опц. B) |
| Длина, мм | 1450 |
| Ширина, мм | 855 |
| Высота, мм | 1650 |
| Масса, кг | 1100 |
